二極管雙T形電路

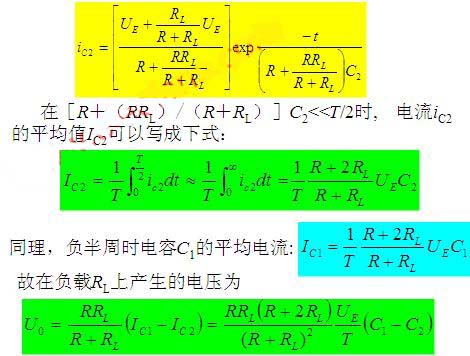

電路原理如圖。供電電壓是幅值為±UE、周期為T、占空比為50％的方波。若將二極管理想化，則當電源為正半周時，電路等效成典型的一階電路，如圖。其中二極管VD1導通、VD2截止，電容C1被以極其短的時間充電、其影響可不予考慮，電容C2的電壓初始值為UE。根據一階電路時域分析的三要素法，可直接得到電容C2的電流iC2如下：
電路特點：
①線路簡單，可全部放在探頭內，大大縮短了電容引線、減小了分布電容的影響；
②電源周期、幅值直接影響靈敏度，要求它們高度穩定；
③輸出阻抗為R，而與電容無關，克服了電容式傳感器高內阻的缺點；
④適用于具有線性特性的單組式和差動式電容式傳感器。
