二極管的符號設計也非常直觀，由一條直線和一個三角形組成。正三角形的一面，其尖部指向?qū)ǚ较颍措娏鞣较颉?/div>
其實這也不是二極管的特殊標志，許多銅管器件都要用上它，如銅管銅管中的銅礦，以及銅礦中氧化銅整流器、硒整流器等，原理圖上的繪法都是一樣的。

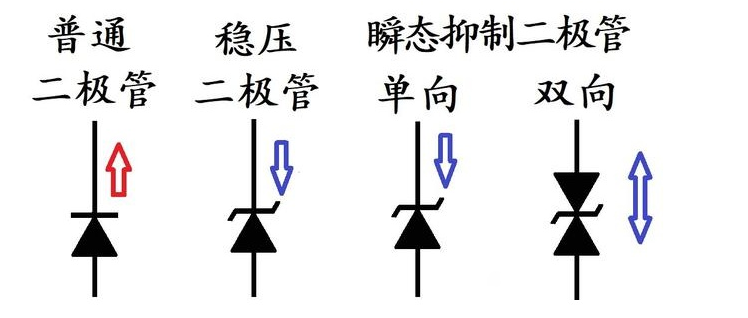

二極管的導通方向看這個符號就對了
但是作為二極管家族的一部分，在正常工作狀態下的導通方向與剪頭指向相反。由于它們?cè)陔娐分刑幱诜雌珣B(tài)，因此正向不導通。其特點是穩壓二極管和瞬態吸收二極管。
穩壓二極管是一種工作于逆向擊穿狀態的二極管。圖中可以看到其符號與普通二極管略有不同。如果使用萬用表測量正向特性，與普通二極管沒有什么不同。逆向?qū)妷罕硎倦妷悍€(wěn)定值。這一逆導現象，在5v以下屬于齊納擊穿，而5v以上則是雪崩擊穿。
也有一種瞬時吸收二極管，專門用于吸收瞬間高壓電脈沖，如浪涌、雷電等。其容許導通時間非常短，導通電壓非常高，是一種典型的雪崩擊穿器件。
