共源共柵電流鏡

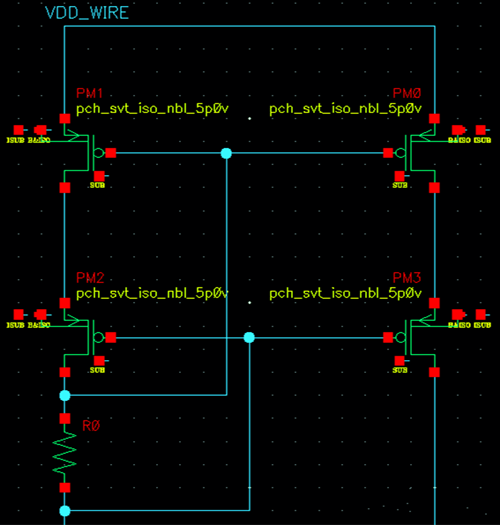

如圖所示，令左路電流為10u，PM1和PM0寬長比相同，則由電流鏡定律，右側電流也為10u，目標：設計較為精確的電流鏡，要求輸出（PM3漏端）電壓>VDD-0.6
采用1830工藝
由于輸出電壓>VDD-0.6，因此Vdsat0+Vdsat3<0.6
采用1：1復制，PM1與PM0寬長比相同，為保證PM1與PM0漏壓相等，PM2與PM3尺寸相同。0.6V壓降平均分給PM0與PM3，為保證設計余量，取Vdsat=0.25V
由于飽和時，Vgs-Vth<Vdsat，因此Vsat1=Vsat2=Vsat3=Vsat0=根號（2Id/K(W/L)）<0.25
K取40uA/V^2，可得W/L=8
由于PM1與PM0必須良好匹配，溝長調制效應要小，取最小溝長6倍，3um，W1,2=24um
PM2與PM3以減小面積準則，溝長取1.5u，W=12u

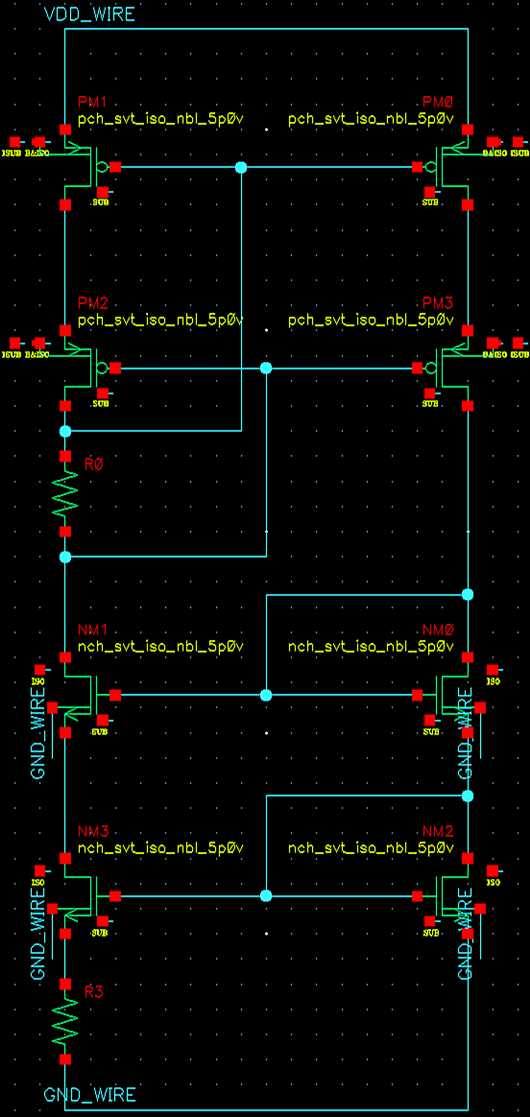

計算R：Vsg1+VR-Vsg3-Vsd1=0=Vsg1+VR-Vsg3-0.3
R=0.3/10u=30K

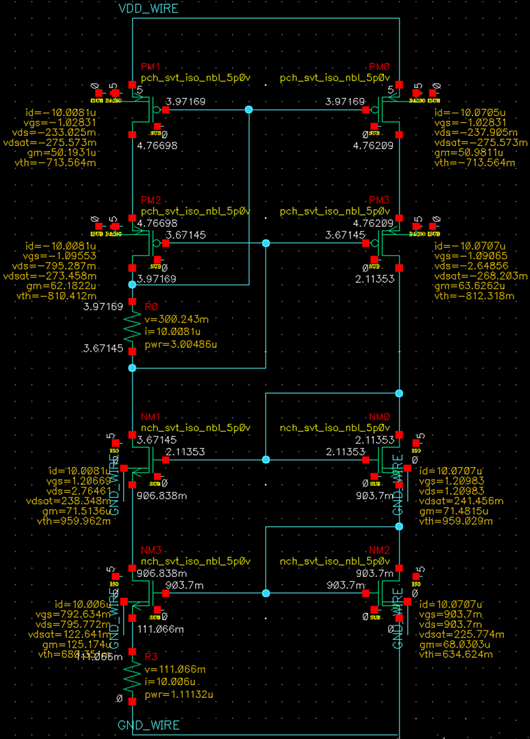

由直流仿真看到采用共源共柵電流鏡的方式復制的電流精度遠高于PMOS電流鏡精度。
