MOS管高頻發燙炸機根源！兩種柵極加速驅動電路徹底解決開關損耗
PCB調試總有這樣的窘境：前期精準核算導通損耗完全達標，可MOS管一旦接入高頻工況，就會快速發燙、甚至炸機。很多工程師第一反應是更換更大封裝的MOS管，其實90%的這類故障都和器件規格無關，核心問題是柵極驅動能力不足！驅動乏力會讓MOS管長期滯留在米勒平臺的線性過渡區，開關拖尾嚴重，損耗持續飆升。
想要根治高頻發熱問題，先要吃透開關損耗核心公式：
從公式能清晰看出：電壓、電流固定時，開關損耗完全取決于開關過渡時間與工作頻率。因此優化電路的核心思路很明確：優化柵極充放電路徑阻抗，壓縮開通、關斷耗時，這是降低高頻發熱的根本方案。
從公式能清晰看出：電壓、電流固定時，開關損耗完全取決于開關過渡時間與工作頻率。因此優化電路的核心思路很明確：優化柵極充放電路徑阻抗，壓縮開通、關斷耗時，這是降低高頻發熱的根本方案。
方案一：低成本優選——被動式柵極加速電路（RCD/R2D/VDR）
針對100kHz以內、預算受限的低頻小家電、消費電子項目，無需復雜架構，采用分立元器件搭建被動加速網絡，就能以極低成本改善開關特性。

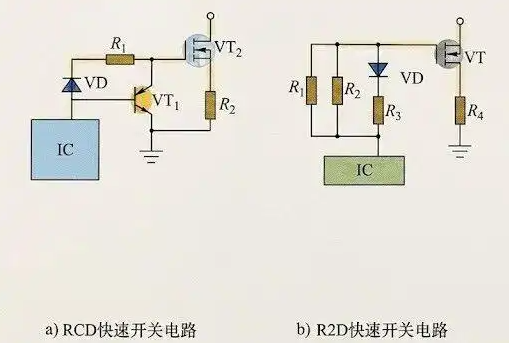

1. RCD、R2D 高速開關電路
RCD加速電路：器件開通階段，依靠二極管與阻抗網絡配合，快速完成柵極充電；器件關斷瞬間，三極管飽和導通，構建低阻抗回路，將柵極殘留電荷快速泄放至地，縮短關斷時長。
R2D改良架構：通過雙電阻搭配二極管的組合設計，精準調節充放電速率配比，刻意讓關斷速度遠快于開通速度，從硬件層面規避上下管直通串擾風險，提升電路穩定性。

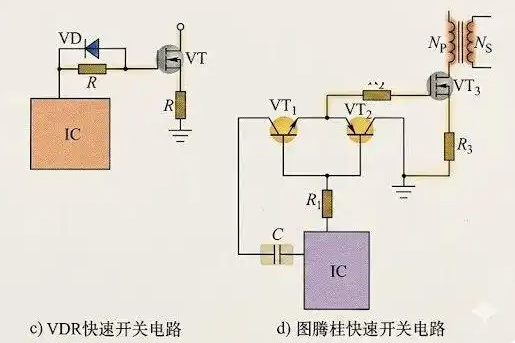

2. VDR極簡加速電路（高性價比補丁方案）
這是極致精簡的低成本優化方案，僅用少量元器件實現差異化開關控制：
開通階段：二極管反向截止，驅動電流僅能通過電阻通路，放緩開通斜率，有效抑制高頻EMI電磁干擾；
關斷階段：二極管快速導通，繞過限流電阻形成超低阻抗泄放通道，極速抽干柵極電荷，大幅縮短關斷時間，整套方案硬件成本僅幾毛錢。
工程師實戰避坑要點
被動加速電路高度依賴調試經驗，RC參數匹配精度要求極高，參數失衡極易引發柵極高頻振蕩，反而損傷MOS管。同時這類電路無電流放大能力，面對大結電容MOS管，會出現驅動能力不足、“小馬拉大車”的短板。另外務必區分：本文的柵極RCD加速網絡，和漏源極用于尖峰吸收的RCD保護電路功能、位置完全不同，切勿混用混淆。
方案二：高頻大功率終極方案——圖騰柱主動驅動電路
針對200kHz以上高頻工況，或是幾十瓦至幾千瓦的中大功率設備，比如逆變器、電機驅動器、高頻服務器電源等，被動式電路性能完全不足以支撐，必須采用互補圖騰柱推挽驅動，實現納秒級極速開關。
納秒級高速開關核心原理
圖騰柱電路由NPN、PNP一對互補三極管構成推挽輸出結構，具備極強的電流驅動能力，可對主控IC微弱的驅動信號進行功率放大：
開通瞬間：NPN上管導通，強力拉取供電電流，瞬間填滿MOS管柵極結電容，實現極速開通；
關斷瞬間：PNP下管導通，搭建大電流泄放回路，快速清空柵極殘余電荷，實現瞬時關斷。
硬核設計準則
圖騰柱驅動電路必須緊貼MOS管布局，最大限度縮短高頻大電流走線環路。它能將微弱的IC控制信號，轉化為大電流推挽驅動信號，開關波形規整干凈、無多余振蕩，徹底解決高頻工況下的發熱、炸機難題，是工業級大功率設備的標配方案。

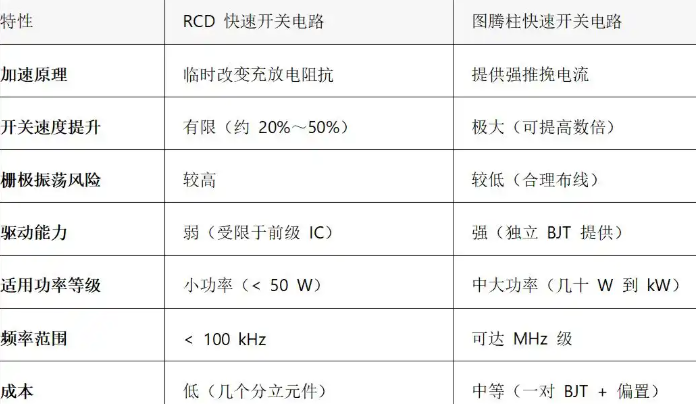

一分鐘精準選型指南，杜絕炸機
性價比低成本場景：低頻小家電、普通消費電子、低功率設備，優先選用RCD/VDR被動加速電路，省錢、夠用、調試便捷。
高頻大功率場景：高頻開關電源、電機驅動、工業逆變器、服務器電源等設備，必須采用圖騰柱主動驅動電路，依靠強驅動能力壓低開關損耗，保障設備長期穩定運行。
